Современная IT-инфраструктура требует не только производительного электронного оборудования, но и его грамотного, безопасного размещения. Стандартом де-факто для решения этой задачи стал формат 19 дюймов. Это универсальное решение позволяет компактно расположить серверы, маршрутизаторы, коммутаторы, патч-панели и источники бесперебойного питания. Главная цель такого размещения — создание оптимальных условий для непрерывной работы электроники, ее защита от внешних физических воздействий и предотвращение несанкционированного доступа посторонних лиц.
Формат 19 дюймов (482,6 мм) был разработан почти век назад для монтажа телефонных реле. Конструкция оказалась настолько удачной и эргономичной, что со временем превратилась в международный стандарт (IEC 60297) для всей современной сетевой и серверной аппаратуры.
Напольные и настенные модели: специфика применения

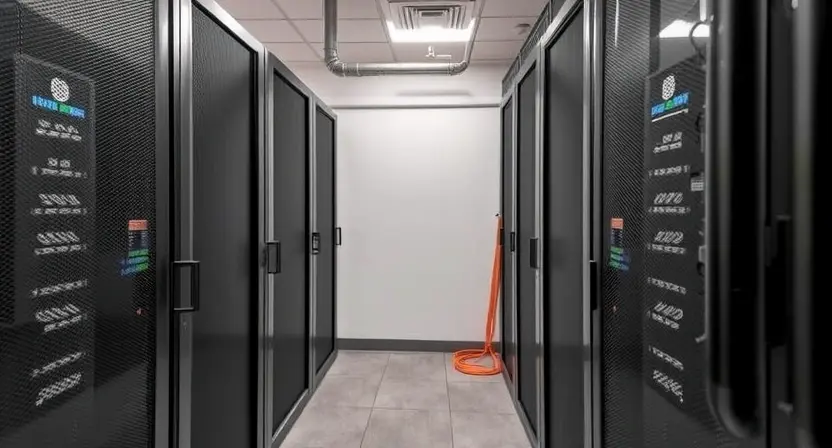

В зависимости от масштабов корпоративной сети, веса аппаратуры и доступного пространства в помещении, выбирается определенный тип конструкции. Основное разделение происходит на напольные и настенные варианты. Напольные модели предназначены для создания крупных узлов связи и полноценных серверных комнат. Они обладают высокой несущей способностью, часто выдерживая вес до 1000 кг и более. Это позволяет устанавливать в них тяжелые массивы жестких дисков и мощные серверы баз данных.
Настенные варианты значительно компактнее и используются там, где место строго ограничено — в узких коридорах, небольших офисных помещениях или на этажных площадках. Они выдерживают меньший вес, в среднем до 100 кг, и служат в основном для размещения кроссового оборудования или небольших коммутаторов доступа. Если необходимо подобрать определенный телекоммуникационный шкаф, то подробнее об актуальных конфигурациях можно узнать на сайтах производителей и профильных ресурсах.
| Характеристика | Напольные конструкции | Настенные конструкции |
|---|---|---|
| Грузоподъемность | От 300 до 1500 кг | От 30 до 120 кг |
| Высота (в юнитах, U) | Обычно от 18U до 47U | Обычно от 6U до 22U |
| Назначение | Центры обработки данных, крупные узлы | Этажные распределители, малые офисы |
| Особенности монтажа | Установка на регулируемые ножки или ролики | Жесткое крепление анкерами к несущей стене |
Обеспечение климат-контроля и физической безопасности
Плотное размещение активно работающей электроники неизбежно приводит к выделению большого количества тепла. Перегрев — главный враг любого вычислительного узла, поэтому система вентиляции играет важнейшую роль в конструкции. Различают пассивное и активное охлаждение. Первое обеспечивается за счет обширной перфорации дверей и боковых стенок: естественная конвекция отводит теплый воздух за пределы корпуса. Второе требует установки вентиляторных модулей в крышу или двери, а в случаях с высоконагруженными центрами обработки данных применяются направленные потоки от прецизионных кондиционеров.
Инженерные исследования показывают, что снижение базовой температуры внутри закрытой серверной стойки всего на несколько градусов способно увеличить рабочий ресурс жестких дисков и процессоров на 20-30%.
Помимо температурного режима, критически важна защита от пыли, влаги и постороннего вмешательства. Степень защиты оболочки маркируется кодом IP. Для стандартных офисных помещений вполне достаточно класса IP20, который защищает от крупных предметов. Если же аппаратура устанавливается в неотапливаемых подвалах, на чердаках, промышленных цехах или на улице, требуются всепогодные климатические модели с классом защиты IP54, IP55 или выше. Они оснащаются резиновыми уплотнителями по контуру дверей и специальными сменными фильтрами. Для исключения кражи оборудования или саботажа двери оборудуются надежными ригельными замками, а в современных дата-центрах — системами биометрического контроля доступа.
Конструкция и используемые материалы
По типу сборки выделяют цельносварные и сборно-разборные модели. Сварные конструкции доставляются на объект в готовом виде. Они отличаются максимальной прочностью и жесткостью каркаса, однако требуют наличия широких дверных проемов и грузовых лифтов при заносе в помещение. Разборные каркасы гораздо удобнее в транспортировке и легко монтируются силами одного-двух человек в условиях ограниченного пространства. Современные крепежные элементы позволяют разборным моделям практически не уступать сварным аналогам в итоговой надежности и устойчивости к перекосам.
Основным материалом для производства традиционно служит листовая холоднокатаная сталь толщиной от 1,2 до 2 мм. Для предотвращения коррозии металл покрывается специальной порошково-полимерной краской, устойчивой к царапинам, сколам и агрессивным средам. Передние двери имеют различную конфигурацию: они бывают цельнометаллическими, с перфорацией в виде сот для улучшенного воздухообмена или стеклянными. Вставка из ударопрочного тонированного закаленного стекла позволяет визуально контролировать световую индикацию оборудования без необходимости лишний раз открывать замки, что существенно упрощает повседневную работу системных администраторов. Грамотный учет всех описанных характеристик позволяет создать надежную и долговечную инфраструктуру.
